Ob der Dampf einer E-Zigarette Wasserdampf ist, warum die Coil heiß wird und wofür der Akku seinen Strom liefert: Diese Fragen stellen Einsteigerinnen und Einsteiger immer wieder. Dieser Beitrag erklärt, wie eine E-Zigarette funktioniert, welche Bauteile in praktisch jedem Gerät stecken und wie der Weg vom Strom aus dem Akku bis zum inhalierten Dampf verläuft. Jeder technische Begriff wird beim ersten Vorkommen zusammen mit seiner alltagssprachlichen Entsprechung eingeführt, von der Coil (Heizdraht) über die Watte (Dochtsystem) bis zur Airflow (Lufteinlass). Ein Glossar fasst die wichtigsten Fachbegriffe am Ende in je einem Satz zusammen.

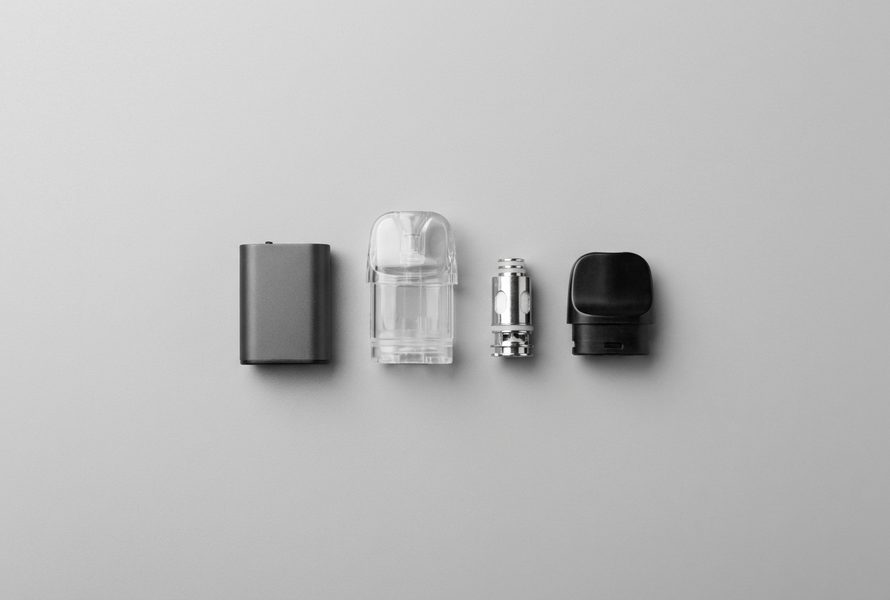

Aufbau einer E-Zigarette: die wichtigsten Bauteile
Unabhängig von Bauform und Größe arbeiten alle E-Zigaretten mit denselben Grundbauteilen. Ob kompaktes Pod-System oder größeres Gerät mit separatem Verdampfer: Die folgende Übersicht nennt jedes Bauteil mit seinem technischen Begriff und der alltagssprachlichen Entsprechung.
- Akku (Energiespeicher): liefert den Strom für den Heizvorgang. Er ist je nach Gerät fest verbaut oder wechselbar, die Kapazität wird in mAh (Milliamperestunden) angegeben.
- Chip (Steuerplatine): verbindet Akku und Coil, steuert die Leistung in Watt und übernimmt Schutzfunktionen, etwa gegen Kurzschluss und Überhitzung.
- Coil (Heizdraht): eine Drahtwendel mit festgelegtem elektrischem Widerstand. Sie wird bei Stromfluss heiß und ist als Verschleißteil austauschbar.
- Watte (Dochtsystem): umschließt die Coil, saugt Liquid aus dem Vorrat an und führt es dem Heizdraht laufend nach.
- Tank oder Pod (Liquid-Behälter): speichert das Liquid. Bei nikotinhaltigen Liquids ist das Volumen am Gerät gesetzlich auf maximal 2 ml begrenzt (§ 14 TabakerzG).
- Mundstück (Drip Tip): der Auslass, über den der Dampf aufgenommen wird.
- Airflow (Lufteinlass): Öffnungen im Gehäuse, durch die beim Zug Luft einströmt. Je weiter die Öffnungen, desto geringer der Zugwiderstand.
- Feuertaste oder Zugautomatik (Auslöser): startet den Heizvorgang, entweder per Tastendruck oder über einen Sensor, der den Unterdruck beim Ziehen am Mundstück erkennt.
Bei Pod-Systemen sind Coil und Watte meist fest im Pod verbaut und werden mit ihm gewechselt. Bei Geräten mit separatem Verdampfer wird die Coil einzeln getauscht. Das Funktionsprinzip bleibt in beiden Fällen gleich.
Wie funktioniert eine E-Zigarette? Der Energiefluss Schritt für Schritt
Das Grundprinzip lässt sich in einem Satz zusammenfassen: Eine E-Zigarette erzeugt Dampf, indem ein akkubetriebener Heizdraht (die Coil) Liquid aus einer damit vollgesogenen Watte verdampft. Im Detail läuft bei jedem Zug die folgende Kette ab.
- 1. Akku: Beim Auslösen über Feuertaste oder Zugautomatik gibt der Akku Strom ab.
- 2. Chip: Die Steuerplatine regelt, mit wie viel Leistung in Watt die Coil versorgt wird, und überwacht dabei Akku und Widerstand.
- 3. Coil: Der Heizdraht setzt dem Strom einen Widerstand entgegen und erwärmt sich dadurch in Sekundenbruchteilen.
- 4. Liquid: Das Liquid in der Watte verdampft an der heißen Coil. Über die Kapillarwirkung der Watte fließt aus Tank oder Pod laufend Liquid nach.
- 5. Dampf: Die durch die Airflow einströmende Luft nimmt den Dampf auf und führt ihn durch das Mundstück zur Inhalation.
Der entstehende Dampf ist kein Wasserdampf. Es handelt sich um ein Aerosol aus PG (Propylenglykol), VG (pflanzliches Glyzerin), Aromen und je nach Liquid Nikotin. Die folgende Tabelle fasst die Aufgaben der Bauteile kompakt zusammen.
| Bauteil | Aufgabe |
|---|---|
| Akku | speichert Energie und liefert Strom |
| Chip | steuert und begrenzt die Leistung in Watt |
| Coil | Draht-Widerstand, wird bei Stromfluss heiß |
| Watte | führt der Coil laufend Liquid zu |
| Tank oder Pod | speichert den Liquid-Vorrat |
| Airflow | lässt Luft einströmen und bestimmt den Zugwiderstand |
| Mundstück | gibt den Dampf zur Inhalation ab |
Der Stromkreis: Akku, Plus- und Minuspol
Elektrisch betrachtet ist eine E-Zigarette ein geschlossener Stromkreis. Der Akku besitzt einen Plus- und einen Minuspol. Beim Auslösen schließt der Chip diesen Kreis, und der Strom fließt vom Pluspol durch die Coil zurück zum Minuspol.
Zwei Größen bestimmen dabei das Verhalten des Geräts. Der Widerstand in Ohm ist eine Eigenschaft der Coil: Er beschreibt, wie stark der Heizdraht den Stromfluss hemmt, und genau dieses Hemmen wandelt elektrische Energie in Wärme um. Die Leistung in Watt gibt an, wie viel Energie pro Sekunde an der Coil umgesetzt wird.
Beide Größen hängen zusammen. Bei gleicher Akkuspannung setzt eine Coil mit niedrigerem Widerstand mehr Leistung um, wird also wärmer und verdampft mehr Liquid pro Zug. Eine Coil mit höherem Widerstand setzt weniger Leistung um, der Dampf fällt kühler und die Dampfmenge geringer aus. Hersteller geben deshalb für jede Coil einen Leistungsbereich in Watt an, innerhalb dessen der Chip die Leistung regelt oder fest vorgibt.
Fachbegriffe verständlich erklärt
Rund um die Technik der E-Zigarette tauchen einige Begriffe immer wieder auf. Das folgende Glossar erklärt sie in je einem Satz.
- Coil: die Heizwendel der E-Zigarette, die das Liquid verdampft und als Verschleißteil regelmäßig gewechselt wird.
- Watte: das Dochtsystem, das Liquid über Kapillarwirkung ansaugt und dem Heizdraht zuführt.
- Airflow: der Lufteinlass am Gehäuse, der den Zugwiderstand bestimmt und bei vielen Geräten regelbar ist.
- Widerstand (Ohm): die elektrische Kenngröße der Coil, die angibt, wie stark der Heizdraht den Stromfluss hemmt.
- Watt: die Maßeinheit der Leistung, also der Energiemenge, die pro Sekunde an der Coil umgesetzt wird.
- Akku: der Energiespeicher des Geräts, dessen Kapazität in mAh die Laufzeit je Ladung bestimmt.
- Chip: die Steuerplatine, die Leistung, Akku und Schutzfunktionen des Geräts verwaltet.
- MTL (Mund-zu-Lunge) und DL (Direct-Lung): die beiden Zugtechniken, bei denen der Dampf entweder zuerst im Mund gesammelt oder direkt in die Lunge gezogen wird.
Passende Kategorien für den Einstieg
Wer die Funktionsweise verstanden hat, orientiert sich beim Erstkauf häufig an einigen Produktgruppen. Die folgende Übersicht nennt sie neutral als Ausgangspunkt.
- Pod-Systeme: kompakte Geräte mit Pod und Coil, die beim Einstieg am häufigsten gewählt werden, zu finden in der Kategorie Pod-Systeme.
- Coils: Verschleißteile zum Nachbestellen, zu finden in der Kategorie Coils.
- Liquids: nikotinhaltige und nikotinfreie Liquids in verschiedenen PG/VG-Verhältnissen, zu finden in der Kategorie E-Liquid.
Dieser Beitrag erklärt die Technik. Welche Gerätearten es gibt, wie sich vorgefüllte und nachfüllbare Pod-Systeme unterscheiden und was die Zugtechniken in der Praxis bedeuten, ordnet der Einsteiger-Guide zu E-Zigaretten ein.
Häufig gestellte Fragen
- Wie funktioniert eine E-Zigarette im Grundprinzip? Ein Akku liefert Strom, ein Chip regelt die Leistung, und die Coil erwärmt sich durch ihren elektrischen Widerstand. Das Liquid aus der umliegenden Watte verdampft an der heißen Coil, die einströmende Luft nimmt den Dampf auf und führt ihn durch das Mundstück zur Inhalation.
- Was ist eine Coil? Die Coil ist die Heizwendel einer E-Zigarette. Sie besitzt einen festgelegten Widerstand in Ohm, wird bei Stromfluss heiß und verdampft das Liquid aus der umliegenden Watte. Da sich Watte und Heizbereich mit der Nutzung verändern, gilt die Coil als Verschleißteil und wird regelmäßig gewechselt.
- Was macht der Chip in der E-Zigarette? Der Chip ist die Steuerplatine zwischen Akku und Coil. Er regelt oder begrenzt die Leistung in Watt, überwacht den Widerstand der Coil und übernimmt Schutzfunktionen, etwa gegen Kurzschluss, Überhitzung und zu langes Auslösen.
- Wie entsteht der Dampf? Das Liquid verdampft an der heißen Coil und bildet zusammen mit der einströmenden Luft ein Aerosol. Es besteht aus PG (Propylenglykol), VG (pflanzliches Glyzerin), Aromen und je nach Liquid Nikotin. Wasserdampf ist es nicht.
